施工事例

 引き戸タイプのプレイスFX「引戸仕様」取付

タチカワブラインド アズウッド VSペアパネル取付

東京都江東区Oさまのご依頼で、引き戸タイプの間仕切りを取り付けました。

取り付けしたのは、タチカワブラインドの、間仕切り、プレイスFX「引戸仕様」、
後付けタイプのアウトセット納まり仕様。

今回は、階段口の左壁がキッチンのカウンター、引き戸を閉める位置にコンセントがあり、
2ヶ所の階段口の間の壁にはインターフォンがあり、複雑な取り付けになりました。
引き戸はこの壁に沿うように取り付けします。

半透明の採光窓はポリスチレン板で厚みは4mm、
がっちりとしたアルミのフレームで耐久性も優れたオススメの引き戸です。

このたび取付けた製品です。

  • メーカー:タチカワブラインド
  • 製品:間仕切り プレイスFX「引戸仕様」アウトセット納まり仕様
  • パネルタイプ:Aタイプ
  • フレームカラー:ラスターホワイト
  • 採光窓:フロスト

簡単ですが、設置の工程をご覧ください。

""

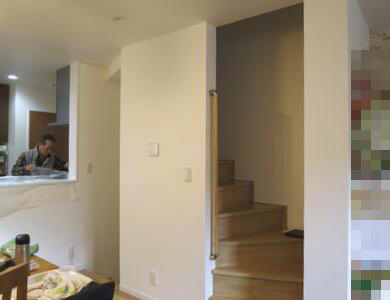

取付前

取り付け前。

""

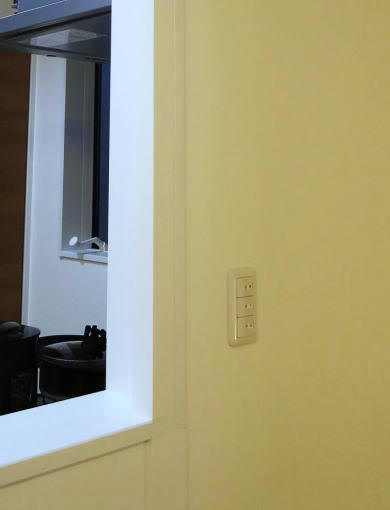

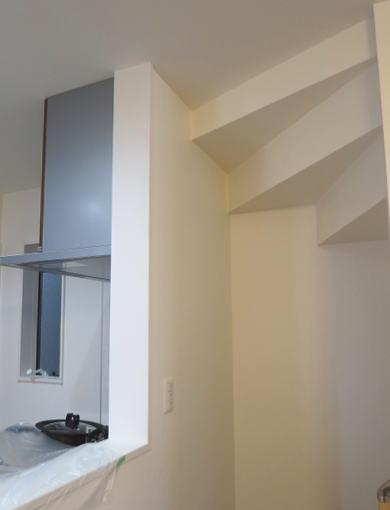

取り付け前のカウンター部分

取付前のカウンター部分。

""

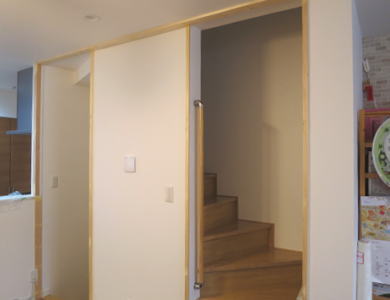

下地設置完了

木材を入れて下地設置完了。
周りの壁紙と同じ壁紙を貼ります。

""

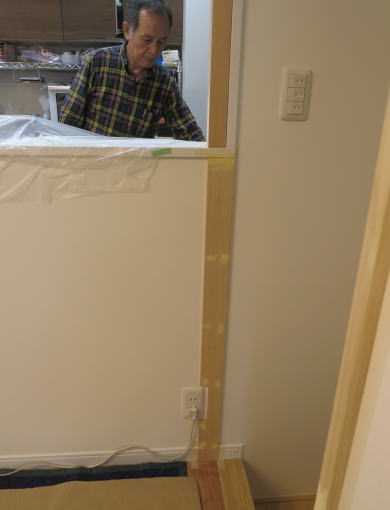

カウンター部分の下地

カウンターが出っ張っていますので、床から天井までフラットになるように、上部と下部は別々に下地を作ります。

下部の部分はコンセントも巾木もあり、複雑な下地になります。

""

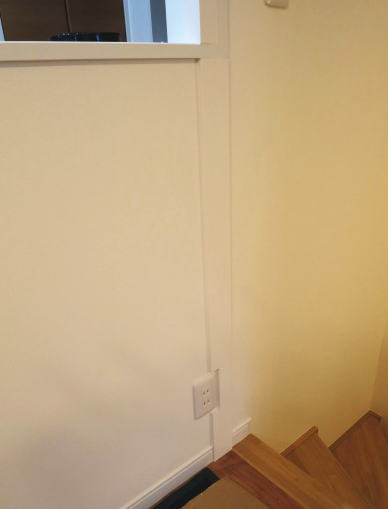

カウンター部分、壁紙を貼った下地

カウンター部分の下地に壁紙を貼った状態。

引き戸を閉めると、コンセントの位置にパネルが当たるので、下地を入れてクリア。

これで、床から天井までフラットになり、引き戸のパネルを閉めた時隙間ができません。

""

カウンター部分の壁紙を貼った下地

壁紙を貼った状態。
周りと同じ壁紙ですのでほとんど違和感は感じません。

""

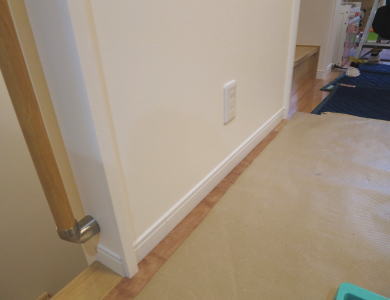

開口部周りの下地。

引き戸を閉めた時、壁と引き戸のパネルの隙間を塞ぐよう下地を入れます。

""

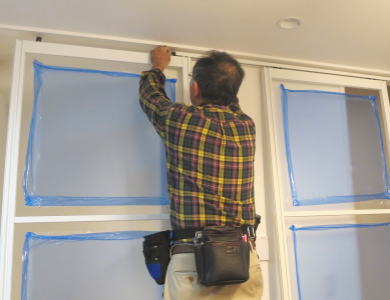

上レールに入れるプレイスFXのパネル

プレイスFXは上吊りタイプですので、上レールに吊り下げています。

""

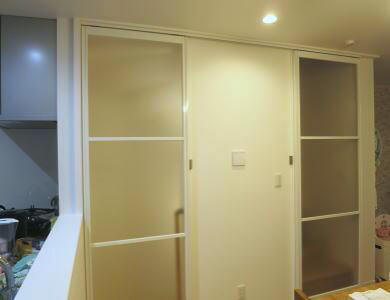

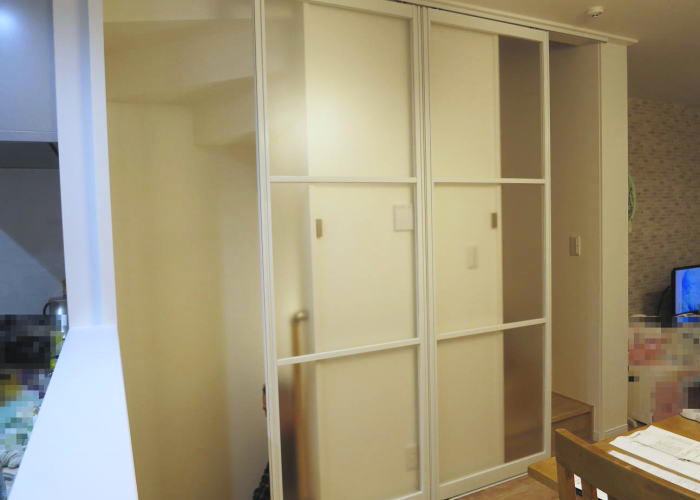

取り付け完了、全閉の状態。

プレイスFX「引戸仕様」取り付け完了。

引き戸のパネルは壁より約5cm程度手前に設置されますが、採光窓からの光も入り圧迫感はありません。

""

取り付け完了、手前に引っ張って開閉。

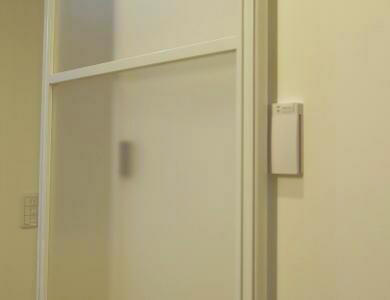

引き戸はインターフォンより2~3ミリ手前を通るように設置されています。
インターフォンの厚みに合わせた下地を作ります。

""
